江苏安科瑞电器制造有限公司

ARD系列智能电动机保护器

        1 　概述

　　ARD系列智能电动机保护器，具有过载、断相、不平衡、欠载、接地/漏电、堵转等保护功能。产品有ARD2简易型系列和ARD3高级型系列两大类。ARD保护器可与接触器、电动机起动器等电器元件构成电动机控制保护单元，具有远程自动控制、现场直接控制、面板指示、信号报警、现场总线通信等功能。可广泛应用于煤矿、石化、冶炼、电力、建筑等行业的配电领域。

　　2 　符合标准

　    GB/T14048.1-2000低压开关设备和控制设备总则

　　GB14048.4-2010机电式接触器和电动机起动器(含电动机保护器)

　　GB14048.5-2001低压开关设备和控制设备 控制电路电器和开关元件，第1部分：机电式控制电路电器

　　GB/T17626.4-2006电快速瞬变脉冲群抗扰度试验

　　GB/T17626.5-2006浪涌(冲击)抗扰度试验

　　JB/T 10736-2007 低压电动机保护器

　　3 　适用环境

　　工作温度：-10℃~+55℃

　　贮存温度：-20℃~+65℃

　　相对湿度：5%~95%不结霜

　　海拔：≤2500m

　　污染等级：2级

　　防护等级：IP20

　　安装类别：III级

　　运用场合：煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域

　　4 　产品规格

　　4.1 ARD2系列智能电动机保护器

　　4.1.1 功能

　　ARD2系列智能电动机保护器(以下简称保护器)，采用最新的单片机技术，具有抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。保护器能对电动机运行过程中出现的过载、断相、不平衡、欠载、接地/漏电、阻塞、外部故障等多种情况进行保护，并设有SOE故障事件记录功能，方便现场维护人员查找故障原因。

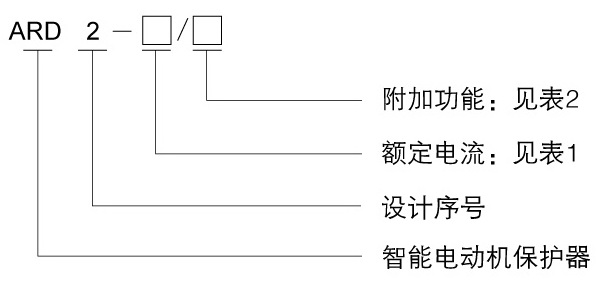

　　4.1.2 型号说明

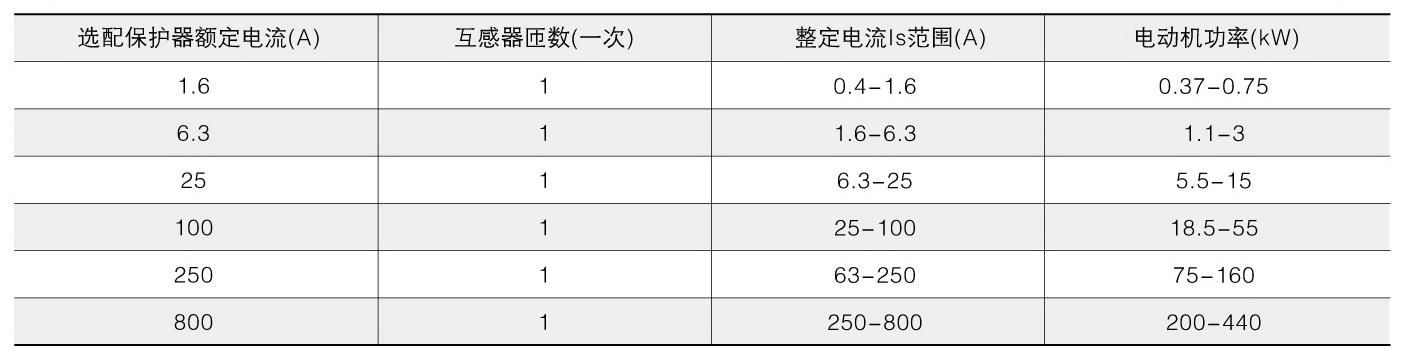

　　额定电流

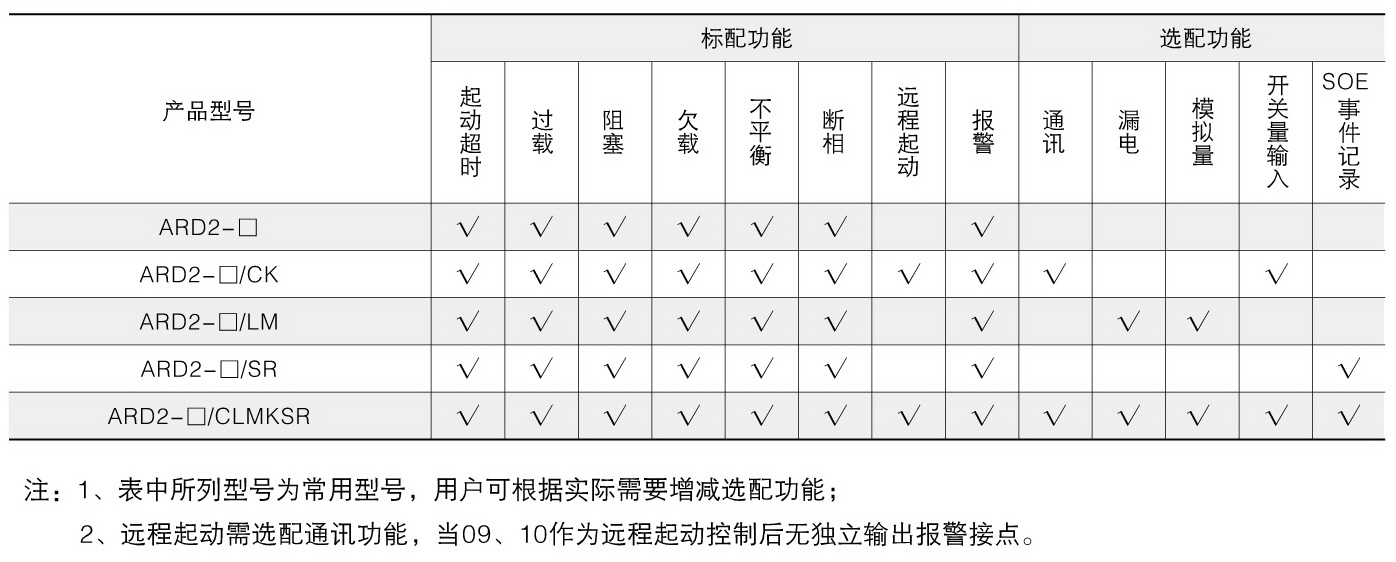

　　附加功能
